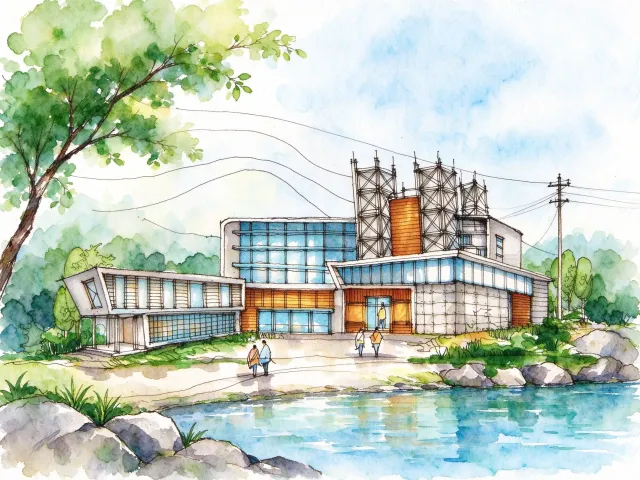

这幅图看起来是一张建筑方案汇报的手绘草图（水彩或马克笔风格），整体氛围很清新，滨水环境的意境营造得不错。作为建筑从业者，我从方案表达（手绘技法）和建筑设计（专业规范）两个角度给你一些评价和修改建议。
一、 从建筑表现/手绘技法角度评价
从图片中能看出，这是一张表达方案初期概念或氛围的图，重在体块关系和环境融合，而不是精确的施工表达。
■ 优点：色彩搭配舒服，蓝绿为主调，体现了滨水建筑的特征。建筑体块关系处理得比较好，左侧低矮的裙房和右侧较高的主体形成了高低对比，屋顶的网格结构（看起来像景观塔或通风井）增加了建筑的标志性。行人的加入让画面有了生活气息，提供了尺度参照。
■ 改进建议：
● 透视与线条：建筑的主线条（特别是右侧主体的横向线条）不够直，显得有点抖动。手绘时建议用长直尺辅助，或者多练习长线条的稳定性。右侧的电线杆和电线画得有点生硬，电线的垂度（悬链线）没画出来，像直线一样绷着，不太自然。左侧大树的透视跟建筑主体也有点脱节。
● 光影与体积感：目前的光源方向不太明确。看行人的影子在左下方，光应该来自右上方。但是建筑右侧受光面（白色墙面）和左侧背光面的对比不够强烈，建筑看起来有点“平”，缺乏体积感。建议加强建筑底部的落地阴影（接触阴影），以及屋檐、网格塔楼投在墙面上的投影，让建筑稳稳地“站”在地上。
● 水面处理：水面只有颜色渲染，缺乏建筑倒影的暗示。建议在水面下方画出模糊的建筑和大树倒影（用横向笔触或模糊效果），水景质感会更强，也能呼应上方的建筑体块。
二、 从建筑设计与规范角度评价
虽然这是草图，但如果这是落地项目的方案，有几个专业点值得推敲：
■ 无障碍设计：右侧主入口（橙色门廊处）看起来有台阶或高差。根据《建筑与市政工程无障碍通用规范》GB 55019-2021（此为全文强制性规范，所有条文必须严格执行，具体条文请以官方发布为准），公共建筑出入口应设置无障碍坡道。图中人物走在平地上，建议方案中明确入口的无障碍通行路径，或者在平地上增加坡道示意。
■ 屋顶结构安全：屋顶那几个网格状的塔楼（看起来像钢结构网架或交叉支撑结构），如果是装饰性的，要注意风荷载和抗震构造；如果是功能性的（如排烟、设备间），要注意防火间距。具体结构计算和抗震设计，需要咨询注册结构工程师，以正式施工图为准。
■ 滨水退让与防洪：建筑离水岸比较近，前景有岩石驳岸。根据《防洪标准》GB 50201-2014，建筑底层标高应高于设计洪水位（加安全超高）。如果是公共滨水空间，还要考虑亲水平台的防洪措施和生态护岸设计。
三、 总结
这幅画作为方案汇报图，感染力是足够的，水彩晕染的效果很好。修改建议主要集中在加强光影对比（让建筑更立体）和修正局部透视（电线、建筑线条）上。如果是为了参赛或概念汇报，现在的完成度已经不错了；如果是深化方案，建议把建筑线稿画得更严谨一些，特别是玻璃幕墙的分格和屋顶结构的表达。 |
|
